In der dynamischen Welt der PCB-PCBA-Montage spielen Wellenlötmaschinen eine entscheidende Rolle bei der Gewährleistung einer qualitativ hochwertigen, effizienten und zuverlässigen Produktion. Als etablierter Lieferant von Leiterplatten- und Leiterplattenbestückungen habe ich die Bedeutung dieser Maschinen in modernen Herstellungsprozessen aus erster Hand miterlebt.
Die Grundlagen des Wellenlötens
Wellenlöten ist ein Massenlötverfahren, das bei der Herstellung von Leiterplatten (PCBs) eingesetzt wird. Bei diesem Prozess wird eine Leiterplatte über eine fließende Welle geschmolzenen Lots geführt. Dadurch werden die Komponenten auf der Platine auf die Leiterplatten-Pads gelötet, wodurch elektrische Verbindungen entstehen.
Zu den Schlüsselkomponenten einer Wellenlötmaschine gehören ein Topf mit geschmolzenem Lot, eine Pumpe zur Erzeugung der Lotwelle, eine Vorheizzone und ein Fördersystem. Der geschmolzene Lottopf hält das Lot auf einer bestimmten Temperatur, normalerweise etwa 250–270 °C. Die Pumpe erzeugt eine gleichmäßige Lotwelle mit sorgfältig kontrollierter Form und Höhe. Die Vorheizzone erwärmt die Leiterplatte und ihre Komponenten, bevor sie die Lötwelle erreichen, wodurch der Thermoschock reduziert und die Lötqualität verbessert wird. Das Fördersystem bewegt die Leiterplatte mit einer kalibrierten Geschwindigkeit durch die verschiedenen Zonen der Maschine.
Die Rolle von Wellenlötmaschinen bei der PCB-PCBA-Montage
1. Großserienproduktion
Einer der bedeutendsten Vorteile von Wellenlötmaschinen ist ihre Fähigkeit, die Produktion großer Stückzahlen effizient zu bewältigen. In unserem Geschäft als PCB-PCBA-Montagelieferant erhalten wir häufig Großaufträge aus verschiedenen Branchen wie der Automobilindustrie, der Unterhaltungselektronik und der Telekommunikation. Wellenlötmaschinen können in relativ kurzer Zeit zahlreiche Bauteile schnell und präzise auf Leiterplatten löten. Beispielsweise kann eine gut gewartete Wellenlötmaschine je nach Platinengröße und Bauteildichte Hunderte von Leiterplatten pro Stunde löten. Dieser hohe Durchsatz ist entscheidend für die Einhaltung enger Produktionsfristen und die Erfüllung der Kundenanforderungen.

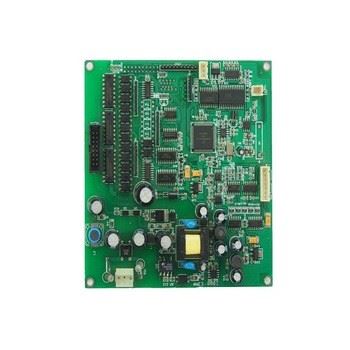

Wenn Sie in der Automobilindustrie tätig sind und auf der Suche nach hoher Qualität sindLeiterplattenbestückung für die Automobilelektronik PcbaUnsere Wellenlötmaschinen sorgen dafür, dass die in der Automobilelektronik verwendeten Leiterplatten wie Motorsteuergeräte und Infotainmentsysteme präzise und schnell montiert werden.
2. Kosten – Wirksamkeit
Die Kosten sind in jedem Herstellungsprozess immer ein kritischer Faktor. Wellenlötmaschinen bieten eine kostengünstige Lösung für die Leiterplattenmontage. Die Anfangsinvestition in eine Wellenlötmaschine ist relativ hoch, aber die langfristigen Vorteile überwiegen die Kosten. Da der Prozess automatisiert ist, verringert sich der Bedarf an manueller Arbeit, die teuer und anfällig für menschliches Versagen sein kann. Darüber hinaus wird beim Wellenlöten im Vergleich zu anderen Lötverfahren weniger Lot verbraucht, was die Materialkosten weiter senkt. Als Lieferant von PCB-PCBA-Baugruppen können wir diese Kosteneinsparungen an unsere Kunden weitergeben und so unsere Dienstleistungen auf dem Markt wettbewerbsfähiger machen.
3. Gleichbleibende Lötqualität
Konsistenz ist der Schlüssel bei der PCB-PCBA-Montage. Wellenlötmaschinen sind darauf ausgelegt, gleichmäßige Lötergebnisse auf mehreren Leiterplatten zu erzielen. Die kontrollierte Temperatur, Lötwellenhöhe und Fördergeschwindigkeit stellen sicher, dass jede Verbindung mit dem gleichen hohen Standard gelötet wird. Diese Konsistenz ist für die Zuverlässigkeit der elektronischen Endprodukte von entscheidender Bedeutung. Beispielsweise bei der Herstellung vonMotherboard für elektronische Geräte PCBAJede Abweichung in der Lötqualität kann zu Fehlfunktionen der Anlage führen. Unsere Wellenlötmaschinen helfen uns, die hohen Qualitätsstandards einzuhalten, die für solche kritischen Anwendungen erforderlich sind.
4. Geeignet für Durchgangslochkomponenten
Viele elektronische Komponenten, insbesondere solche, die in Hochleistungs- und Hochzuverlässigkeitsanwendungen verwendet werden, sind Durchgangslochkomponenten. Diese Komponenten verfügen über Leitungen, die durch Löcher in der Leiterplatte eingeführt und dann verlötet werden. Wellenlötmaschinen sind beim Löten von Durchgangslochkomponenten äußerst effektiv. Die fließende Lotwelle kann leicht in die Löcher eindringen und starke, zuverlässige Verbindungen zwischen den Komponentenanschlüssen und den Leiterplattenpads herstellen. Während die Oberflächenmontagetechnologie (SMT) weit verbreitet ist, spielen Durchgangslochkomponenten in vielen elektronischen Produkten immer noch eine wichtige Rolle, und Wellenlötmaschinen sind für deren Montage unverzichtbar.
Prozess des Wellenlötens bei der PCB-PCBA-Montage
Der Wellenlötprozess besteht aus mehreren wichtigen Schritten:
1. Flussmittelanwendung
Bevor die Leiterplatte in die Vorheizzone gelangt, wird Flussmittel auf die Oberfläche der Leiterplatte aufgetragen. Flussmittel dienen mehreren Zwecken. Es reinigt die Metalloberflächen der PCB-Pads und Bauteilanschlüsse und entfernt Oxide und Verunreinigungen. Außerdem verringert es die Oberflächenspannung des geschmolzenen Lots, sodass es leichter fließen und die Oberflächen besser benetzen kann. Es gibt verschiedene Methoden zum Auftragen von Flussmitteln, darunter Sprühen, Schäumen und Tauchen.
2. Vorheizen
Die Vorheizphase ist entscheidend, um einen Thermoschock der Leiterplatte und ihrer Komponenten zu verhindern. Die Leiterplatte wird schrittweise auf eine Temperatur von etwa 100 – 150 °C erhitzt. Dieses Vorheizen trägt dazu bei, das Flussmittel zu aktivieren, etwaige Lösungsmittel im Flussmittel zu verdampfen und den Temperaturunterschied zwischen der Leiterplatte und dem geschmolzenen Lot zu verringern. Dadurch wird der Lötprozess stabiler und die Qualität der Lötverbindungen verbessert.
3. Wellenlöten
Anschließend läuft die Leiterplatte über die Lötwelle. Die Welle geschmolzenen Lots kommt mit den Bauteilanschlüssen und den PCB-Pads in Kontakt und erzeugt so eine metallurgische Verbindung. Form und Höhe der Lötwelle werden sorgfältig kontrolliert, um sicherzustellen, dass alle erforderlichen Komponenten korrekt gelötet werden. Auch die Fördergeschwindigkeit wird je nach Platinendesign und Bauteilanforderungen angepasst.
4. Kühlung
Nach dem Durchlaufen der Lötwelle muss die Leiterplatte schnell abgekühlt werden. Dies verfestigt die Lötverbindungen und hilft, die Bildung intermetallischer Verbindungen zu verhindern, die die Verbindungen mit der Zeit schwächen könnten. Die Kühlung kann über Luft- oder Wasserkühlsysteme erfolgen.
Herausforderungen und Lösungen beim Wellenlöten
Trotz seiner vielen Vorteile bringt das Wellenlöten auch einige Herausforderungen mit sich.
1. Lötbrücken
Lötbrücken entstehen, wenn das geschmolzene Lot eine unerwünschte Verbindung zwischen zwei benachbarten Pads oder Leitungen bildet. Dies kann durch Faktoren wie unsachgemäße Flussmittelanwendung, falsche Lötwellenhöhe oder hohe Bauteildichte verursacht werden. Um dieses Problem zu lösen, optimieren wir den Flussmittelauftragsprozess, um eine ordnungsgemäße Benetzung und Reinigung sicherzustellen. Außerdem passen wir die Lötwellenparameter sorgfältig an und verwenden Schablonen oder Masken, um zu verhindern, dass Lot in unerwünschte Bereiche fließt.
2. Grabsteinung
Tombstoning ist ein Fehler, bei dem ein oberflächenmontiertes Bauteil während des Lötvorgangs an einem Ende aufsteht. Dies ist in der Regel auf eine ungleichmäßige Erwärmung oder unterschiedliche Lotbenetzung an den beiden Enden des Bauteils zurückzuführen. Um Tombstoning zu verhindern, sorgen wir für eine gleichmäßige Vorwärmung und passen das Lötprofil an, um eine gleichmäßige Wärmeverteilung zu gewährleisten.
Abschluss
Als Lieferant von Leiterplatten-PCBA-Baugruppen sind Wellenlötmaschinen ein integraler Bestandteil unserer Produktionslinie. Ihre Fähigkeit, große Stückzahlen zu produzieren, Kosteneffizienz zu bieten, eine gleichbleibende Lötqualität zu gewährleisten und Durchgangslochkomponenten zu löten, macht sie in der Branche unverzichtbar. Ob Sie es brauchenMaßgeschneiderter PCBA-HerstellerDienstleistungen oder benötigen hochwertige PCB-PCBA-Bestückung für Automobilelektronik oder Hauptplatinen elektronischer Geräte, unsere Wellenlötmaschinen stellen sicher, dass Ihre Produkte nach den höchsten Standards montiert werden.
Wenn Sie an unseren PCB-PCBA-Montagediensten interessiert sind, empfehlen wir Ihnen, uns für die Beschaffung und weitere Gespräche zu kontaktieren. Unser Expertenteam ist bereit, mit Ihnen zusammenzuarbeiten, um Ihre spezifischen Anforderungen zu erfüllen.
